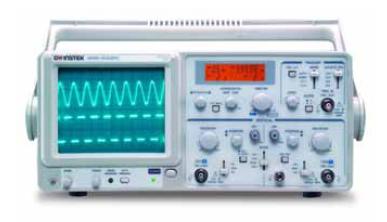

SPECIFICATIONS |
CRT
|
Type |
6-inch
rectangular type with internal graticule 8 x 10 DIV (1 DIV=1
cm)
|
Z-axis input |
Input resistance : Approx. 47kΩ |
Sensitivity : Above 5Vp-p |
|
VERTICAL
SYSTEM
|
Sensitivity |
1mV ~ 5V / DIV +3%, 1mV ~ 2mV / DIV
+5%, 12 steps, 1-2-5 sequence |
Bandwidth |
DC ~ 30MHz |
DC ~ 7MHz at 1 ~ 2mV / DIV |
Rise Time |
11.7nS (50nS at 1mV ~ 2mV / DIV) |
Input Impedance |
Approx. 1MΩ/ 25pF |
Input Coupling |
AC, DC, GND |
Vertical mode |
CH1, CH2, DUAL, ADD |
|
HORIZONTAL
SYSTEM
|
Sweep Time |
0.1µS~ 0.5µS / DIV+3%, 20 steps in 1-2-5 sequence
20nS ~ 50nS+3% (+5% x 10MAG) |
|
TRIGGER
|
Trigger Mode |
AUTO, NORM, TV-V, TV-H |
Trigger Source |
CH1, CH2, ALT, LINE, EXT |
Trigger Coupling |
AC, 20Hz to full bandwidth |
Trigger Slope |
"+" or "-" |
|
X-Y
OPERATION
|
Sensitivity |
Same as vertical axis |
X - axis Bandwidth |
DC ~ 500KHz |
Phase Error |
3°or less from DC ~ 50kHz |
|
|
POWER SOURCE |
AC 115V / 230V+15%, selectable 50 / 60Hz |
|
ACCESSORIES |
Power cord x 1,
Instruction manual x
1,
Probes x2 |
|
DIMENSIONS &
WEIGHT |
310(W) x 150(H) x 455(D) mm;Approx.
8.2kg |
|
